ECG facile : les blocs de branche

 lundi 10 mai 2021  |  Juin 2021  |  0 Commentaires
   Dr Michel NAHON

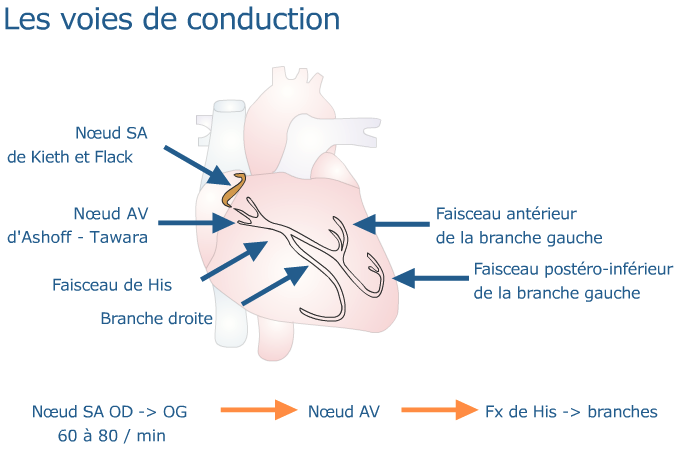

 Conduction normale

Conduction

ECG "normal"

 Hémibloc Antérieur Gauche : HBAG

HBAG

 Hémibloc Postérieur Gauche : HBPG

HBPG

 Bloc Gauche complet : BBG

BBG

 Bloc incomplet droit : BID

BID

 Bloc Droit complet : BBD

BBD

 Aide mémo :

Bloc complet lorsque le QRS > 0,12 sec ( 3 carreaux)
Visualiser V1 :
 se termine en R -> BBD
 se termine en S -> BBG

Confirmer en D1, aVL et V5, V6
 se terminent en S -> BBD
 se terminent en R -> BBG
Critère de Sgarbossa pour un IDM associé au BBG :
Segment ST :
 ST + > 1 mm concordant avec le QRS
 ST + > 5 mm discordant avec le QRS
 ST - > 1 mm en V1, V2 ou V3
Elena.B.Sgarbossa et al ; New England Journal of Medicine, Volume 334 ;Number 8, FEBRUARY 22, 1996.
Hémiblocs lorsque le QRS < ou = 0,12 sec
HBAG
 axe < -45°
 R en D1 > R D2 ou D3
 qR en aVL
 S large en D2, D3 , aVF
HBPG
 rarement isolé (souvent asscié à BBD : c’est alors une indication à la pose d’un PM)
 axe > 110°
 petit r et S profonde en D1 (rS)
 R en D3 > R en D2
 qR en D3
Blocs trifasciculaires :
Association :
 BBD + HBAG + BAV 1
 BBD + HBPG + BAV 1
 BBG + BAV 1
 Alternance BBD, BBG

Les blocs trifasciculaires doivent être appareillés
